Comment le courant circule-t-il du panneau au tableau ?
Le trajet du courant compte quatre étapes, listées ci-dessous.
- Les panneaux produisent du courant continu, acheminé par des câbles DC vers l'onduleur, avec un interrupteur-sectionneur DC pour la maintenance.
- L'onduleur convertit en 230 V alternatif et se synchronise avec le réseau; il se coupe automatiquement en cas de panne de réseau.
- Un circuit dédié rejoint le tableau électrique : câble dimensionné selon la puissance et la distance, raccordé sur un disjoncteur propre à l'installation.
- Le compteur mesure l'échange : l'électricité alimente d'abord la maison, le surplus part vers le réseau via le compteur.

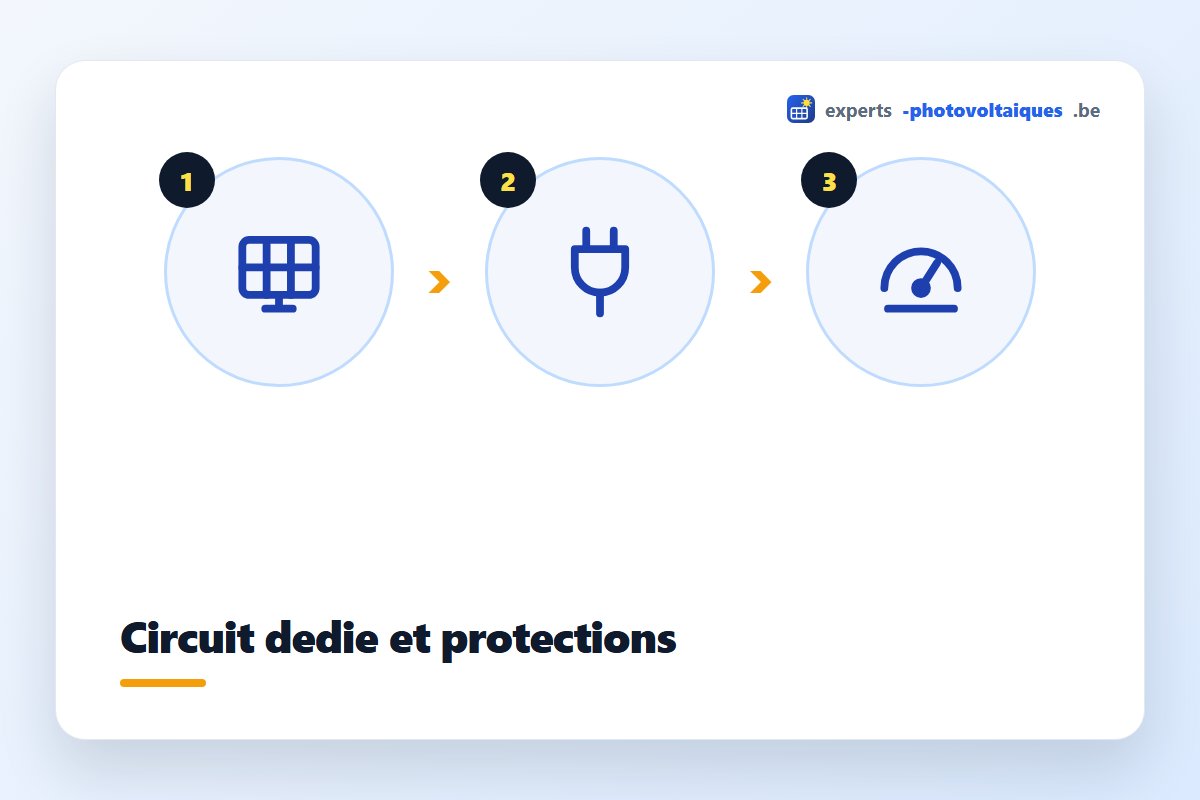

Quelles protections le RGIE exige-t-il ?
Le RGIE impose un circuit exclusif pour l'onduleur, un disjoncteur adapté à la section du câble, et un différentiel conforme au type d'onduleur; le tout documenté dans les schémas de l'installation. Depuis la mise à jour du RGIE applicable aux installations à courant continu, les circuits DC des panneaux font l'objet de prescriptions propres. Concrètement, l'installateur dimensionne câble et protections, et l'organisme de contrôle vérifie l'ensemble lors de la réception.
Quels schémas faut-il mettre à jour ?
Deux documents doivent refléter l'installation photovoltaïque : le schéma unifilaire, qui représente les circuits et protections du tableau, et le plan de position, qui situe les éléments dans l'habitation. L'ajout des panneaux, de l'onduleur et du nouveau circuit sur ces schémas est obligatoire pour le contrôle de conformité. L'installateur ou un électricien met les schémas à jour; conservez-les avec le rapport de contrôle, ils resservent à chaque vente ou nouveau contrôle.
Qui déclare l'installation au gestionnaire de réseau ?
Toute installation raccordée se déclare au gestionnaire de réseau régional (ORES, RESA, Sibelga ou autre), qui enregistre la puissance et adapte si besoin le compteur. L'installateur effectue généralement cette déclaration avec le dossier de mise en service; vérifiez ce point dans votre devis d'installation, ainsi que la prise en charge du contrôle RGIE. Après la mise en service, suivez la production via une application de suivi pour vérifier que le raccordement délivre le rendement attendu.
Questions fréquentes
Puis-je raccorder mes panneaux moi-même ?
Le raccordement au tableau et les protections relèvent d'un travail d'électricien et doivent passer le contrôle RGIE. Seuls les kits plug and play homologués branchés sur prise échappent à cette règle.
Que se passe-t-il sans contrôle de conformité ?
Une installation non réceptionnée ne peut pas être mise en service légalement : le gestionnaire de réseau refuse l'enregistrement et l'assurance peut refuser d'intervenir en cas de sinistre.
Mon tableau électrique est ancien : est-ce bloquant ?
Pas nécessairement, mais le contrôle porte sur le circuit ajouté et peut relever des manquements du tableau. Une petite mise en conformité du tableau accompagne souvent le chantier photovoltaïque.
Quelle section de câble faut-il vers l'onduleur ?
La section dépend de la puissance de l'onduleur et de la longueur du câble; l'installateur la calcule pour limiter les pertes et respecter le RGIE. Les installations résidentielles utilisent couramment du 4 à 6 mm².
